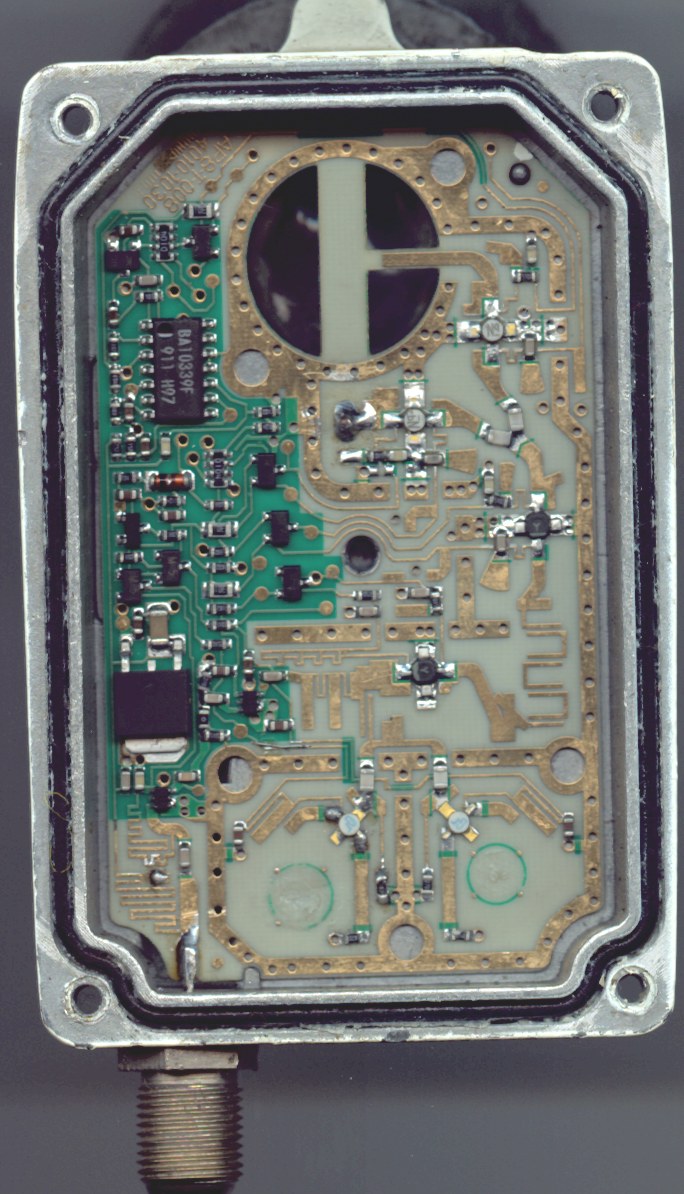

10GHz конвертори основно биват два вида обикновен и универсален .Разликата между тях е в приеманите честоти ,първият от тях е с един осцилатор на 10GHz и приема честоти от 10,9 до 12,1GHz , универсалният е с два осцилатора К1 и К2 на 9,75 GHZ и на 10,60GHz това разширява приемания обват от 10,7 до 12,75GHz . Превключването на осцилаторите става със сигнал с честота 22KHz подаван автоматично от приемника. За нашата цел може и двата вида да се използват стига смесителя на сигнала да е изпълнен отделно от осцилатора , има конвертори които осцилатора изпълнява ролята и на смесител и посоката на сигнала не може да бъде обърната , а когато е изпълнен с таранзистор или с диоди К1 и К2 сигнала от осцилатора преминава към транзисторите. Трябва да се отбележи че ако използвате конвертор с два осцилатора за предавателен то и приемния трябва да бъде от същия тип ( и обратното ) в противен случаи се получава разминаване на честотите и е възможно въобще да не можете да ги настроите , във всеки конвертор на вътрешната капачка точно над осцилаторите имат донастройващи винтове с тях честотата може да бъде променена с около 200-300MHz ,границата зависи от конкретния тип конвертор ,но най-добре да се използва реалната честота . Друга особенност при преработката на двуосцилаторните конвертори е че единият осцилатор трябва да бъде изолиран по точно този който работи на 10,60GHz , това става или като се отстрани кондензатора през който преминават 22 KHz или като осцилатора се захрани от входа на превключващия транзистор а захранването на другия бъде напълно прекъснато .
|
|
